藥物研發 - 平行結晶儀
晶型研究是藥物研發中非常重要的一環，同一藥物成分的不同晶型擁有不同的物理性質 (如溶解度、吸水性、熔點)，導致其生物利用度和產品穩定性等有著明顯的區別。全球各大藥物公司為了保持競爭力，都選擇在藥物研發初期進行詳細的晶型篩選和考察，以避免后期測試中出現各種問題和延誤，同時也能加速晶型專利申請和產品上市時間。
目前，晶型篩選和結晶工藝優化的主要瓶頸來自于繁多的實驗參數和樣品量稀少的限制。為解決這些難題，Technobis 提供三個不同的解決方案來進行晶型篩選、溶解度曲線和 MSZW 測定、以及結晶工藝開發，客戶可根據研究的階段和特點、樣品量、實際通量要求等來選擇合適的平行結晶儀，有效地提高整個晶型研究過程的效率。?
晶型篩選作為結晶研究的第一步，一般包括鹽篩選、水合物篩選、溶劑化物篩選和共晶篩選等，需要對溶劑體系、反離子、共形成物等篩選，并且需要嘗試?yán)鋮s結晶、蒸發結晶、溶劑轉晶等多種結晶方式以達到全面篩選的目的并增加發現新晶型的機率。這過程需要龐大的篩選體系及繁重的實驗操作，客戶可參考(表1)來選擇合適的平行結晶儀。
表1. Technobis 平行結晶儀產品功能表
| ? | CrystalBreeder | Crystal16 | Crystalline |
|---|---|---|---|
| 操作容量(mL) | 0.05 – 0.2 | 0.25 – 1.5 | 1 – 5 |
| 反應通道數量 | 32 | 16 | 8 |
| 獨立控溫區 | 8 | 4 | 8 |
| 溫度范圍(℃) | -15 至 150 | -15 至 150 | -25 至 180 |
| 結晶方法 | |||
|---|---|---|---|
| 冷卻 | √ | √ | √ |
| 蒸發 | √ | – | √ |
| 氣散 | √ | – | √ |
| 反溶劑 | – | – | √ |
| (后加晶種) | – | – | √ |
下面利用 CrystalBreeder 作為晶型篩選的例子，請移動鼠標至工作流程，可查看相應操作。
?
?
?
?
?
?

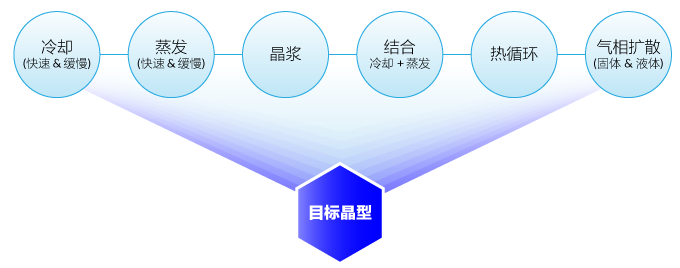

圖1. CrystalBreeder 結晶模式
圖 2. 溶解度曲線和 MSZW 寬度
表2. Technobis 平行結晶儀產品功能表
| CrystalBreeder | Crystal16 | Crystalline | |
|---|---|---|---|
| 操作容量(mL) | 0.05 – 0.2 | 0.25 – 1.5 | 1 – 5 |
| 結晶方法 | 冷卻、蒸發、氣散 | 冷卻 | 冷卻、蒸發、反溶劑、氣散 |
| 溶解度曲線 | 8 條 | 4 條 | 2 條 |
| MSZW 數據 | 8 組 | 4 組 | 2 組 |
??
?
?
?
?

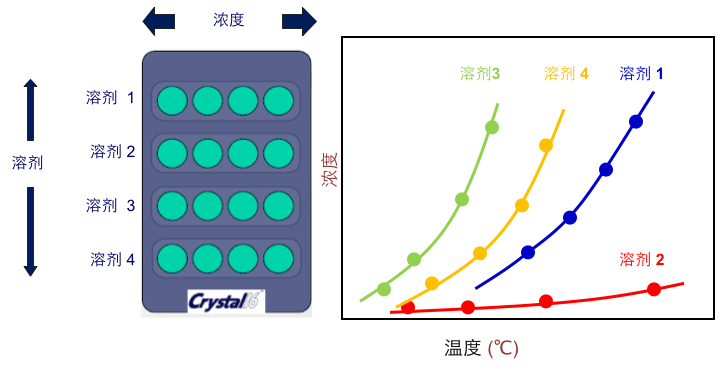

Technobis Crystal16 的實驗設計非常靈活，如在圖 3 的例子中，用戶可把 4 種溶劑各配制 4 個不同的濃度 (指溶質溶劑比) 過飽和液進行測試，再設定升溫和降溫程序，系統便能準確地確定濁點 (晶體開始析出的點) 和澄清點 (懸浮昌體完全溶解的點)，并兼有自動繪圖和導出數據功能， 讓用戶快速得到4條溶解度曲線并同時獲得 4 組 MSZW 數據。
圖3. 溶解度曲線測定實驗設計例子
對于有優勢的晶型或已選定的晶型，研究人員需要開發出最佳的結晶工藝，以保證產品的晶型高純度、粒徑分布均一和高產量。晶型純度和粒徑分布直接影響后期制劑工藝及最終產品的含量均勻度、溶解度和溶出速率，而最終會影響藥品的生物利用度。Technobis 平行結晶儀可通過不同的在線檢測以確保高效率和全面地進行結晶工藝開發及優化。
表3. Technobis 平行結晶儀產品功能表
| ? | CrystalBreeder | Crystal16 | Crystalline |
|---|---|---|---|
| 操作容量(mL) | 0.05 – 0.2 | 0.25 – 1.5 | 1 – 5 |
| 結晶方法 | 冷卻、蒸發、氣散 | 冷卻 | 冷卻、蒸發、反溶劑、氣散 |
| 在線檢測 | |||
|---|---|---|---|
| 濁度 | √ | √ | √ |
| 拉曼 | – | – | √* |
| 視像 | – | – | √* |
* 可選配置
下面利用 Crystalline 作為結晶工藝開發的例子，請移動鼠標至工作流程，查看相應操作部份。
??
?
?
?
圖 4. 監測晶習變化
圖 5. 粒徑分布圖
圖 6. 拉曼監測晶型轉變
結論
Technobis 的三款平行結晶儀，設計緊湊，能利用少量的樣品進行晶型篩選和工藝優化，快速準確把數據轉換成有價值的信息，大大提高結晶研發效率，是高通量藥物結晶研究的最佳選擇。
